DISEÑO DE REFERENCIA
SONRÍA A LA CÁMARA
“Buena colaboración de larga duración con LEDiL. Calidad y soporte probados”.
Alfons Siedersbeck, ingeniero de aplicaciones, OSRAM Opto Semiconductors
Las cámaras CCTV han estado con nosotros durante muchos años y se están convirtiendo cada vez más en una necesidad para los hogares, las empresas y los servicios de seguridad en todo el mundo. Pero el sistema CCTV es tan bueno como el campo de visión de la cámara (FOV) y la claridad de la imagen.

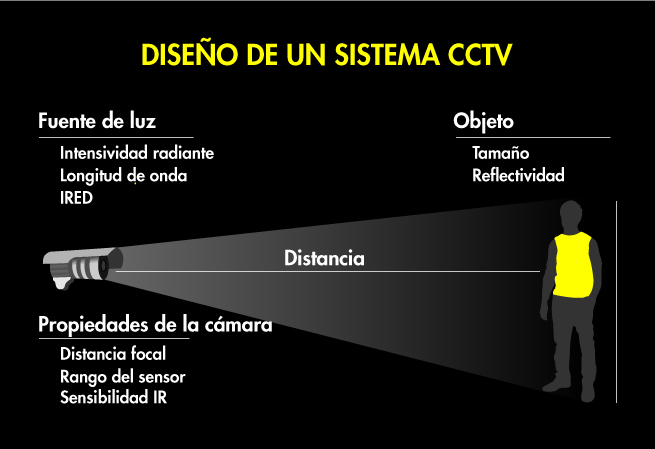

Al diseñar un sistema CCTV deben tenerse en cuenta la fuente de luz, el objeto y el sistema de lente de la cámara. La fuente de luz debe considerar la intensidad radiante con respecto a la óptica utilizada, así como la longitud de onda y el número de IRED requeridos. El tamaño del objeto, la distancia hasta la fuente de luz y la reflectividad, difusa o especular, son consideraciones importantes; del mismo modo que la distancia focal, el rango del sensor y la sensibilidad IR.

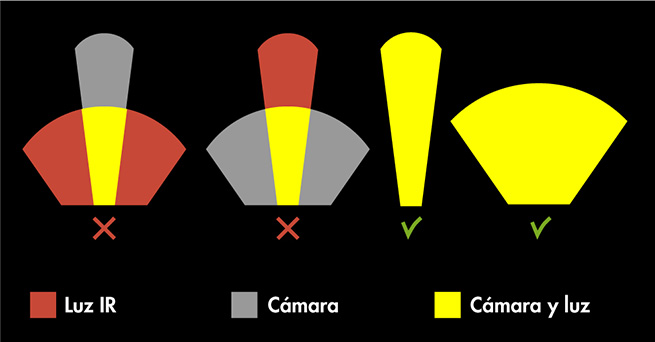

La luz que es demasiado ancha para el campo de visión de la cámara se desperdicia y reduce el rango de iluminación, mientras que la luz demasiado estrecha produce deslumbramiento y blancura en el centro e ilumina las esquinas de forma incorrecta. La distribución del haz de luz idealmente debería coincidir con el campo de visión de la cámara.
OSRAM ha estado llevando a cabo una investigación de comparación con lentes LEDiL para probar las diferencias en el rendimiento entre la iluminación de 850 nm y 940 nm con el fin de aumentar el rango efectivo del sistema CCTV. El requisito de la prueba era iluminar un área mínima de 20 m x 20 m a una distancia objetivo de 100 m.
Con estos criterios de objetivo en mente y después de consultar a LEDiL, OSRAM decidió usar nuestro FA11208_TINA-RS con una FWHM (anchura a media altura) de 10 grados para sus pruebas y consiguió resultados muy positivos. Las pruebas mostraron que la sensibilidad del sensor es mucho menor a 940 nm y, para compensar la falta de sensibilidad, se necesita una mayor exposición IR al objeto. Por lo tanto, debe poderse controlar mejor la luz colocando más IR en el objeto para compensar la disminución de la sensibilidad de la cámara.
Para resumir, necesita ópticas para poder aumentar el nivel de IR en el objeto a un nivel lo suficientemente alto como para que el sensor de la cámara capture la imagen.
TOPICS OF THIS ARTICLE: TINA / IR LIGHTING OPTICS / CCTV / OSRAM / OSRAM OPTO SEMICONDUCTORS /
DISEÑO DE REFERENCIA
PRODUCTOS LEDiL UTILIZADOS:
ACERCA DE OSRAM OPTO SEMICONDUCTORS:
OSRAM Opto Semiconductors
OSRAM Opto Semiconductors es un fabricante de dispositivos semiconductores ópticos que incluyen LED, sensores y láseres. La empresa es un antiguo proveedor y socio de semiconductores LED para LEDiL.
www.osram-os.com
