ОБРАЗЕЦ ДИЗАЙНА

УЛЫБАЙТЕСЬ: ВАС СНИМАЮТ


«Длительное плодотворное сотрудничество с LEDiL, а также признанное качество и надежная поддержка»,

Альфонс Зидерсбек, инженер по применению, OSRAM Opto Semiconductors


Камеры видеонаблюдения используются уже много лет и стали незаменимыми в домах и компаниях, а также для служб безопасности по всему миру. Однако эффективность системы видеонаблюдения определяется полем обзора ее камеры и четкостью изображения в нем.

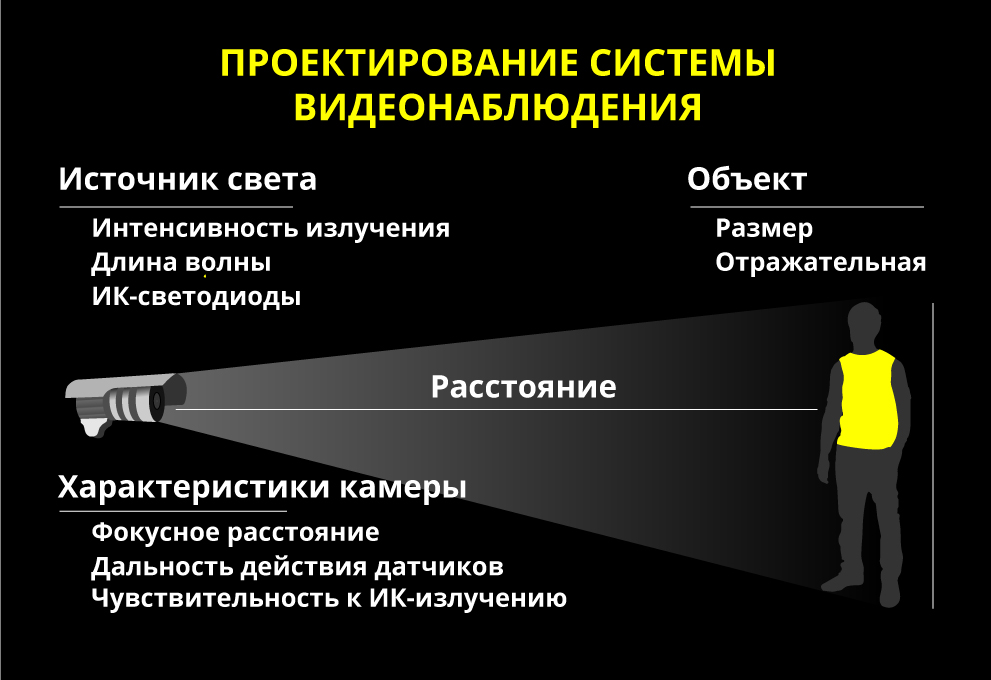

При проектировании системы видеонаблюдения необходимо учитывать источник света, объект и объективы камеры. Для источника света необходимо подобрать интенсивность излучения с учетом используемой оптики, а также длину волны и количество необходимых инфракрасных светодиодов. К важным факторам относят размер объекта, расстояние между ним и источником света и отражательную способность (диффузная или бликовая поверхность), а также фокусное расстояние, дальность действия датчиков и чувствительность к ИК-излучению.

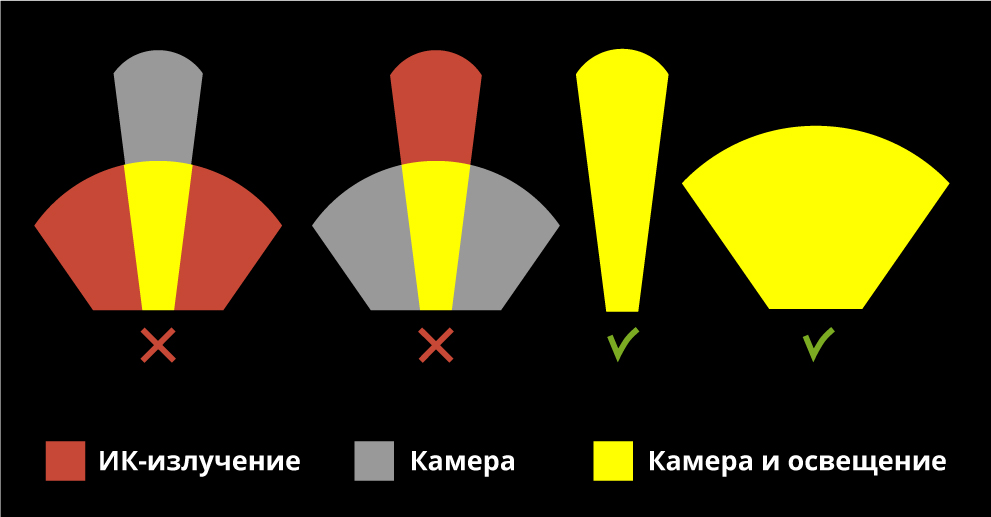

Свет за пределами поля обзора камеры не используется и уменьшает дальность освещения, а слишком узкий для поля обзора пучок создает слепящий эффект, блики в центре и недостаточное освещение по краям. Светораспределение должно точно соответствовать полю обзора камеры.




Компания OSRAM провела сравнительные исследования линз LEDiL, чтобы оценить различия эффективности освещения с длиной волны 850 нм и 940 нм с и увеличить рабочую область систем видеонаблюдения. В тесте была поставлена задача осветить территорию размером не менее 20 х 20 м с расстояния 100 м.

Приняв во внимание эти целевые критерии и проконсультировавшись со специалистами LEDiL, в OSRAM решили использовать наши линзы FA11208_TINA-RS с двойным углом половинной яркости в 10°, и результаты были очень хорошими. Тесты показали, что чувствительность датчика к ИК-излучению с длиной волны 940 нм существенно ниже, поэтому для компенсации недостаточной чувствительности необходимо продлевать экспозицию объекта. Это значит, что вам необходима возможность лучше управлять освещением, увеличивая ИК-подсветку объекта, чтобы компенсировать снижение чувствительности камеры.

По сути, вам нужна оптика, которая может усиливать ИК-подсветку объекта до уровня, который позволяет датчику камеры получить изображение.


Дополнительная информация о системах видеонаблюдения

TOPICS OF THIS ARTICLE: TINA / IR LIGHTING OPTICS / CCTV / OSRAM / OSRAM OPTO SEMICONDUCTORS /

ОБРАЗЕЦ ДИЗАЙНА

ИСПОЛЬЗОВАННЫЕ ПРОДУКТЫ LEDiL:

FA11208_TINA-RS

Osram CCTV product using LEDiL TINA LED optics



ПРОИЗВОДИТЕЛЬ СВЕТИЛЬНИКОВ:

OSRAM Opto Semiconductors
OSRAM Opto Semiconductors производит оптические полупроводниковые приборы, в том числе светодиоды, датчики и лазеры. Компания давно поддерживает партнерские отношения с LEDiL и поставляет нам полупроводниковые светодиоды.

www.osram-os.com
